超高圧電子顕微鏡
超高圧電子顕微鏡

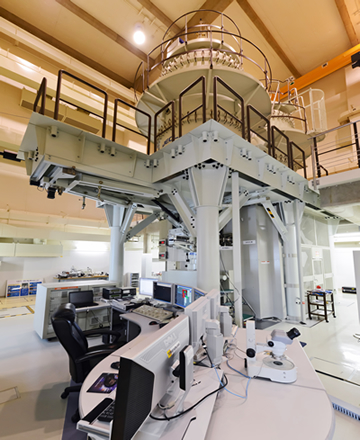

JEM-1300NEF
世界唯一のオメガ型電子分光装置ならびにSDD型X線検出器を装着した超高圧電子顕微鏡.
像観察とともに元素組成・状態分析が可能.
3次元トモグラフ解析が可能.
加熱、冷却(液体窒素、液体ヘリウム)、加熱引っ張り実験が可能
像観察とともに元素組成・状態分析が可能.
3次元トモグラフ解析が可能.
加熱、冷却(液体窒素、液体ヘリウム)、加熱引っ張り実験が可能
設置場所 | 伊都・CE20 | |
---|---|---|
加速電圧 最低- 最高 (kV) |
400,600,800,1000,1250 | |
電子銃 | LaB6 | |
TEM像分解能(nm) | 0.12 point 0.10 lattice |
|
STEM | 最小プローブ径 | 1.6 nm |
HAADF | - | |
ABF | - | |
XEDS | 検出器の種類 | SDD |
立体角 | 0.07 sr | |
エネルギー分解能 | 130 eV | |
EELS型 | Ω型 | |
3Dトモグラフィ | ○ | |
試料傾斜角(度) | X:±70 Y:±20 |
|
収束電子回折 | △ | |
備 考 | パルスレーザー 照射装置付き |
